Принцип работы спиральных компрессоров в холодильной отрасли: особенности и области применения
21.07.2026
Спиральные компрессоры (Scroll-compressors) сегодня занимают доминирующее положение в сегменте систем кондиционирования и коммерческого холода средней мощности. Благодаря своей уникальной конструкции они смогли потеснить традиционные поршневые аналоги, предложив более высокий КПД, надежность и бесшумность работы.
В этой статье мы разберем, как устроены эти устройства, почему они так эффективны и где их использование наиболее оправдано.
Принцип работы

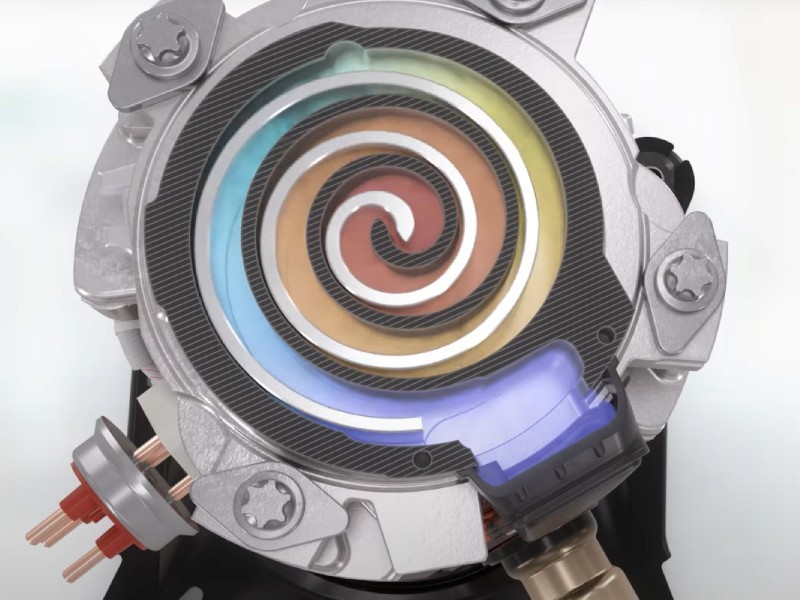

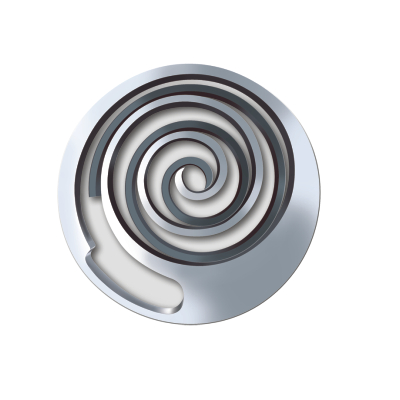

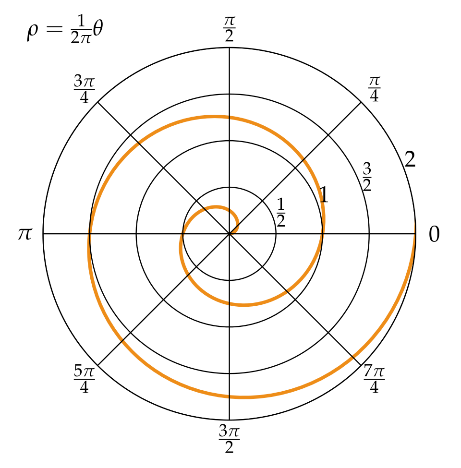

В основе работы спирального компрессора лежит взаимодействие двух идентичных спиралей (архимедовых спиралей):
1) Неподвижная спираль: жестко закреплена в корпусе компрессора.
2) Подвижная спираль: совершает орбитальное движение вокруг центра неподвижной спирали, но при этом не вращается вокруг собственной оси.
Процесс сжатия происходит в три этапа:
• Всасывание: газообразный хладагент попадает в периферийную часть спиралей. По мере движения подвижной спирали объем между витками замыкается.
• Сжатие: подвижная спираль «прокатывается» по неподвижной, постепенно уменьшая объем замкнутых полостей. Хладагент перемещается от периферии к центру, где его давление и температура непрерывно растут.
• Нагнетание: в центре спиралей находится отверстие, через которое сжатый газ с максимальным давлением выталкивается в нагнетательный патрубок.
Важной особенностью является то, что процесс сжатия происходит непрерывно: в любой момент времени в компрессоре существует несколько зон сжатия с различными промежуточными давлениями. Это обеспечивает равномерность потока газа и минимизацию пульсаций.
Ключевые особенности и преимущества
Спиральные компрессоры обладают рядом технических преимуществ, которые сделали их стандартом индустрии:
1) Высокий объемный КПД: отсутствие «мертвого объема» (пространства, где газ остается несжатым, как в поршневых компрессорах) значительно повышает эффективность.
2) Минимум подвижных частей: в спиральном компрессоре на 60–70% меньше деталей и трущихся пар, чем в поршневом. Это снижает вероятность поломок и упрощает обслуживание.
3) Низкий уровень шума и вибраций: поскольку процесс сжатия непрерывен, а вращательное движение сбалансировано, компрессор работает практически бесшумно.
4) Устойчивость к «гидравлическому удару»: спирали имеют возможность кратковременно «раздвигаться» при попадании капель жидкого хладагента, что предотвращает механическое разрушение конструкции (в отличие от поршневых, где это приводит к поломке клапанов).
5) Компактность: при одинаковой производительности спиральный компрессор легче и меньше поршневого.
Области применения
Благодаря своей универсальности, спиральные компрессоры применяются практически во всех сегментах холодильной техники:
• Системы кондиционирования (HVAC): это основная ниша. Бытовые сплит-системы, мульти-сплит системы, чиллеры и крышные кондиционеры (руфтопы) практически полностью перешли на спиральные технологии.
• Коммерческий холод: среднетемпературные холодильные установки в супермаркетах (витрины, шкафы, холодильные камеры для хранения продуктов).
• Тепловые насосы: спиральные компрессоры идеально подходят для работы в составе тепловых насосов «воздух-вода» и «грунт-вода», обеспечивая высокую энергоэффективность при нагреве теплоносителя.
• Промышленное охлаждение: использование в составе каскадных систем или в качестве бустерных ступеней в технологических процессах, где требуется высокая надежность и длительный срок службы.
Ограничения
Несмотря на все достоинства, спиральные компрессоры имеют свои технологические границы, которые необходимо учитывать при проектировании систем:
• Чувствительность к направлению вращения: поскольку подвижная спираль совершает орбитальное движение, критически важно соблюдение правильной фазировки при подключении электродвигателя. Вращение в обратную сторону не только не создает давления, но и может привести к быстрому выходу компрессора из строя из-за отсутствия смазки (работа встроенного масляного насоса в таких моделях часто зависит от направления вращения).
• Сложность ремонта: в отличие от поршневых компрессоров, которые часто являются «разборными» (ремонтопригодными), большинство спиральных моделей имеют герметичный корпус. При серьезной поломке спирального блока компрессор подлежит полной замене, что увеличивает стоимость обслуживания в долгосрочной перспективе.
• Ограничения по степени сжатия: спиральные компрессоры менее эффективны в низкотемпературных режимах (глубокая заморозка), где требуется высокая степень сжатия. В таких условиях они склонны к перегреву, поэтому для работы при экстремально низких температурах чаще выбирают поршневые или винтовые аналоги.
• Требовательность к чистоте системы: из-за очень малых зазоров между спиралями, которые обеспечивают герметичность сжатия, попадание механических примесей или продуктов разложения масла в контур может привести к заклиниванию или ускоренному износу рабочих поверхностей.
Спиральный компрессор — это стандарт в современной холодильной технике. Он сочетает в себе надежность, высокую энергоэффективность и комфорт эксплуатации. Несмотря на то, что для специфических задач (например, промышленного глубокого холода) существуют более подходящие типы компрессоров, в сегменте кондиционирования и коммерческого охлаждения спиральные технологии не имеют себе равных. Правильный подбор оборудования с учетом рабочих режимов и качественный монтаж позволяют таким компрессорам работать десятилетиями, обеспечивая стабильный холод при минимальных затратах электроэнергии.
